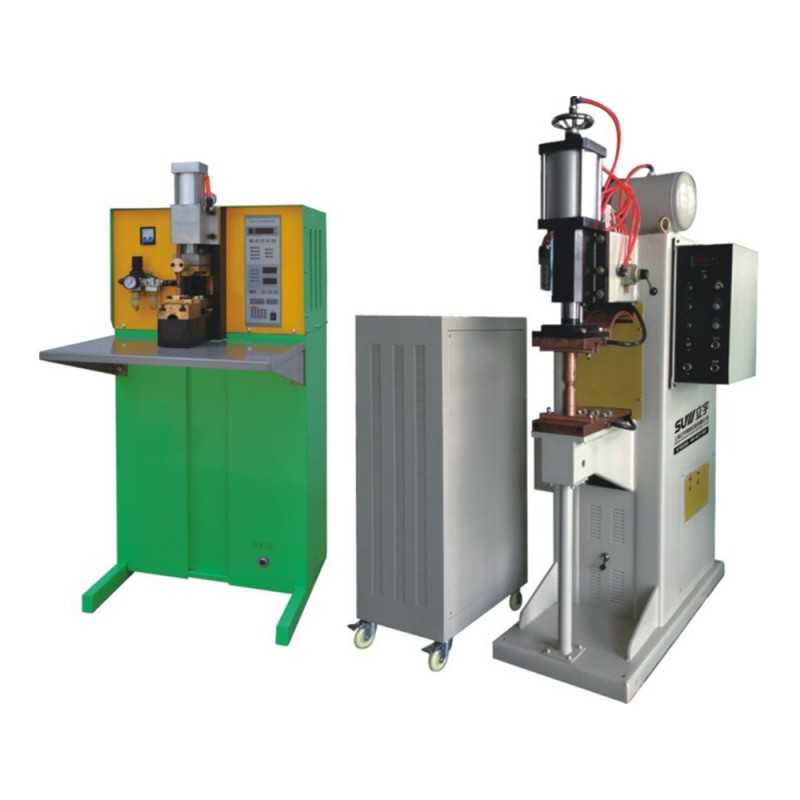

气动电容储能点焊机(DRQ-1000/2000/3000/5000/10000/30000/60000)
功能特点及用途：
储能点凸焊机是以小功率取用电网能量，储存于电容器中，在短时间内通过阻焊变压器对被焊工件瞬间放电，以产生一个很大的电子脉冲电流进行焊接。
主要是适用于焊接不锈钢、铝、铜及部分有色金属。
技术参数：
|
型号 |
单位 |
DRQ-1000 |
DRQ-2000 |
DRQ-3000 |
DRQ-5000 |
|
|
电源电压\频率 |
V\HZ |
220\50 |
380\50 |
380\50 |
380\50 |
|
|
输入容量 |
KVA |
3 |
4 |
5 |
8 |
|
|
输出能量 |
J |
1000 |
2000 |
3000 |
5000 |
|
|
电容量 |
μf |
22000 |
44000 |
66000 |
110000 |
|
|
充电电压 |
V |
90-320 |
90-320 |
90-320 |
90-320 |
|
|
电极压力 |
N |
3000 |
3000 |
4000 |
6800 |
|
|
气耐压力 |
N |
0.55 |
0.55 |
0.55 |
0.55 |
|
|
焊接厚度 |
低碳钢 |
mm |
1+1 |
1.5+1.5 |
2+2 |
2.5+2.5 |
|
不锈钢 |
mm |
0.5+0.5 |
0.8+0.8 |
1+1 |
1.2+1.2 |
|
|
压缩空气压力 |
N |
60 |
60 |
75 |
100 |
|
|
输入电源 |
V |
3-380 |
3-380 |
3-380 |
3-380 |
|
|
价格 |
元 |
23800 |
27500 |
32000 |
108000 |
|
|
应用行业 |
航空、汽车、压缩机、电气、五金等行业精密高质量焊接 |
|||||
|
产品特征描述 |
采用电容储能方式控制输出功率，电流调节更精确，焊点更精细，美观。对电网冲击小，节能省电。具有过压保护功能，设备可靠性高。操作方便，维护简单。 |
|||||
|
型号 |
单位 |
DRQ-10000 |
DRQ-30000 |
DRQ-60000 |
|
|
电源电压\频率 |
V\HZ |
380\50 |
380\50 |
380\50 |
|
|
输入容量 |
KVA |
18 |
48 |
60 |
|
|
输出能量 |
J |
10000 |
30000 |
60000 |
|
|
电容量 |
μf |
220000 |
6600000 |
1320000 |
|
|
充电电压 |
V |
90-320 |
90-320 |
90-320 |
|
|
电极压力 |
N |
9000 |
9000 |
9000 |
|
|
气耐压力 |
N |
0.55 |
0.55 |
0.55 |
|
|
焊接厚度 |
低碳钢 |
mm |
3+3 |
3.5+3.5 |
4+4 |
|
不锈钢 |
mm |
2+2 |
3+3 |
4+4 |
|
|
压缩空气压力 |
N |
100 |
100 |
100 |
|
|
输入电源 |
V |
3-380 |
3-380 |
3-380 |
|
|
价格 |
元 |
123000 |
138000 |
168000 |
|
|
应用行业 |
航空、汽车、压缩机、电气、五金等行业精密高质量焊接 |
||||
|
产品特征描述 |
采用电容储能方式控制输出功率，电流调节更精确，焊点更精细，美观。对电网冲击小，节能省电。具有过压保护功能，设备可靠性高。操作方便，维护简单。 |
||||
附注说明：
1.本价格表为含税、不含运费的工厂出厂价。公司可代办运输，费用由客户承担。
2.价格表所标明的仅是标准配置产品销售价。特殊配置按以下核价方式核算成本另计收费：
（1）电阻焊机电极臂加长按以下规格增加（其它臂长规格订单另议）：
DN-Q：450(260)、650(1000)、800(1500) 加长到450mm为直接加长铜棒，其他为机身加长；
DTN-25～63：600（450）、800（1200）、1000（2000）、1200（2800）；
DTN-75～200：600（550）、800（1500）、1000（2400）、1200（3200），加长到600mm为直接加长铜棒，其他为机身加长。
DTM-20～40电极臂长每增长100mm增加1500元，气缸增大一级增加2000元；
DTM-60～80电极臂长每增长100mm增加2000元，气缸增大一级增加3000元。
（3）气缸大小级数规格为：50、63、80、100、125、160、200、250等。
（4）非标机型及焊接专机按客户要求另行制定方案再做报价。
